Шайба клиновая стопорная CL INFIX (DIN 25201-4)

Аналог DIN 25201-4 / Nord-Lock / Heico-Lock / 2Fix / Twin-Lock

Материал: углеродистая термообработанная цементированная сталь.
Применение: используется для стопорения резьбовых соединений в условиях повышенных динамических нагрузок и вибрации.

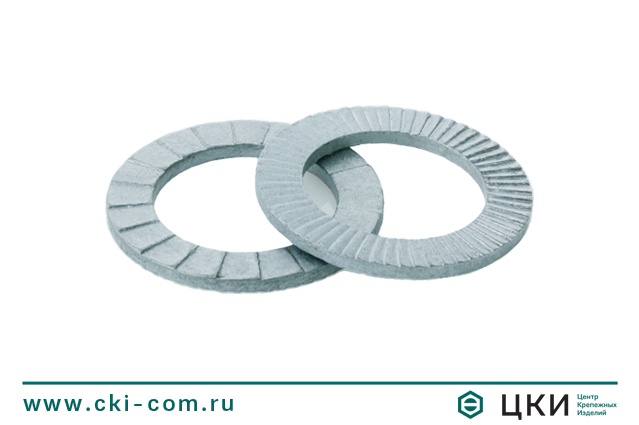

Особенности: стопорная шайба с клиновыми выступами на одной стороне и радиальная зубчатая насечка на другой.

Размеры

Купить

Удобная оплата. По счету или банковской картой

Доставка. По всей территории России

Качество. Входной контроль каждой партии товара в лаборатории ЦКИ

Фильтры

М10

М12

М14

М16

Артикул

Покрытие

Диаметр

Материал

Вес

Цена

Шайба клиновая стопорная CL INFIX (DIN 25201-4) - стопорная шайба, соответствующая спецификации DIN 25201-4. На одной стороне имеет клиновые выступы, а на другой - радиальную зубчатую насечку.

Применение: используется для стопорения резьбовых соединений в условиях повышенных динамических нагрузок и вибрации.

Особенности:

Шайба клиновая стопорная CL INFIX (DIN 25201-4)создана и произведена в России с использованием отечественных технологий, материалов и компонентов.
Используется с болтами классов прочности 8.8 и 10.9.
Материал: углеродистая термообработанная сталь, цементированная.
Покрытие: цинк -ламельное многослойное покрытие FlZn со стойкостью 720 часов до появления красной ржавчины, до коррозии основы в камере солевого тумана по ГОСТ 9.308-85, на основе композиции Нетокс Zn-ATF — с добавлением фторопластового полимера и как результат повышенной адгезией и другими механическими свойствами. Внешний вид – светло-серое матовое покрытие.

По результатам испытаний резьбовых соединения в составе стандартных болтов и гаек со стопорно-клиновыми шайбами CL INFIX ослабление осевой силы преднатяга после воздействия вибрации не превышает требование ТЗ и составляет:

не более 15,6 % для соединений типоразмера М10

не более 15,3 % для соединений типоразмера М12

не более 15,6 % для соединений типоразмера М14

не более 15,7 % для соединений типоразмера М16

Изменения силы осевой затяжки РС с применением CL INFIX M14 и CL INFIX M16 приведены на рисунках
Шайба клиновая стопорная CL INFIX (DIN 25201-4) изменение силы осевой затяжки.jpg

Шайба клиновая стопорная CL INFIX (DIN 25201-4) изменение силы осевой затяжки.jpg

Вы можете заказать покраску данного изделия в ЦКИ

Подробнее об услуге покраски

Типоразмер СКШ	D, мм	d, мм	h, мм	Поле допуска
М10	16,6	10,6	3,2	H11
М12	19,5	13	3,2
М14	23	15,2	3,2
М16	25,4	17	3,2
М18	29	19,5	3,2
М20	30,7	21,4	3,2

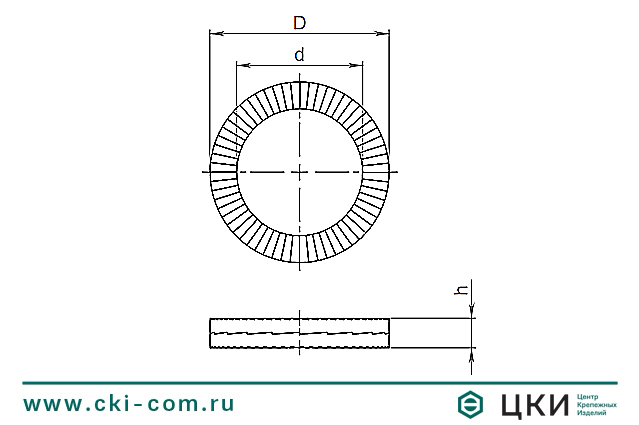

Шайба клиновая INFIX (DIN 25201-4) чертеж ЦКИ.jpg

Типоразмер	Момент затяжки, Н∙м	Сила преднатяга РС, кН	Фактически заданный момент затяжки, Н∙м	Fдо, кН	Fост, кН	δ, %
М10	79	84,4	137,1	42,2	35,7	15,4
	79	84,4	137	42,2	35,9	15
	79	84,4	137	42,2	35,7	15,3
	79	84,4	137,1	42,2	35,9	14,9
	79	84,4	137,2	42,2	35,6	15,6
М12	137	115,7	338,6	61,6	52,2	15,2
	137	115,7	338,6	61,5	52,3	15
	137	115,7	338,5	61,5	52,3	15
	137	115,7	338,6	61,6	52,2	15,2
	137	115,7	338,4	61,5	52,1	15,3
М14	137	84,4	137,1	84,8	71,6	15,6
	137	84,4	137	84,5	71,7	15,2
	137	84,4	137	84,4	71,1	15,7
	137	84,4	137,1	84,7	71,4	15,7
	137	84,4	137,2	84,5	71,5	15,4
М16	338	115,7	338,6	116,6	99,1	15
	338	115,7	338,6	116,2	98,5	15,2
	338	115,7	338,5	115,8	97,7	15,6
	338	115,7	338,6	115,8	97,6	15,7
	338	115,7	338,4	115,7	97,9	15,4

Размер	Температура, С°	Момент затяжки, Н∙м	Сила преднатяга РС, кН	Кол-во тестов
М10	20	79	42,2	5
М12	20	137	61,5	5
М14	20	218	84,4	5
М16	20	338	115,7	5
