Шайба – это деталь, которая подкладывается под различные виды крепежа для увеличения опорной поверхности. Ее использование позволяет избежать произвольного раскручивания конструкции под воздействием вибрации и продавливания материала при слишком сильном затягивании, а также уплотняет соединение с прокладкой.
Производится из различных видов сталей, металлических сплавов и полимеров, встречаются также биметаллические варианты, например, алюминиево-медные.
Самый распространенный тип – круглые плоские шайбы, которые представляют собой диск с круглым отверстием посередине. Внутренний диаметр, как правило, соответствует размерам метрического крепежа.

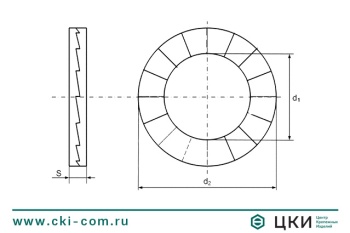

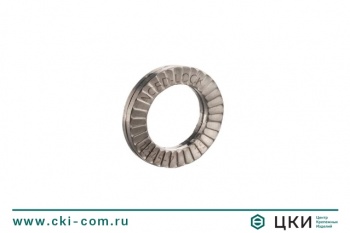

Клиновые варианты используются попарно и защищают соединение от развинчивая под воздействием вибрации. Вращение конструкции блокируется за счет специальных выступов.
Стопорные конструкции используются для фиксации резьбы. Вот самые распространенные разновидности:
- разрезные пружинные шайбы Гровера;
- упорные быстросъемные (устанавливаются в канавке на валу)

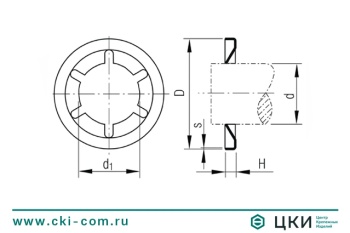

- Starlock (фиксируются на гладких стержнях и производятся в двух вариантах: открытые и с колпачком; являются несъемными и выдерживают нагрузки до 60 тонн);

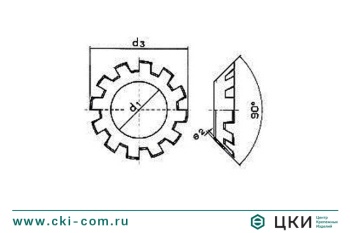

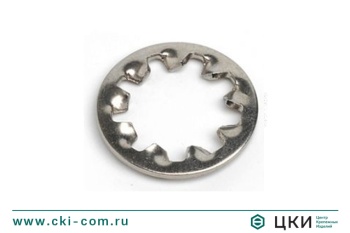

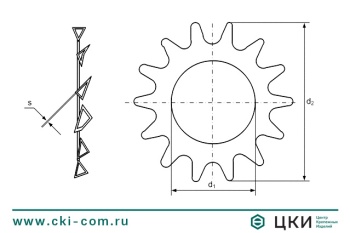

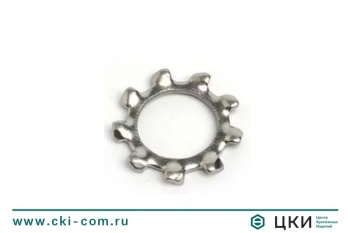

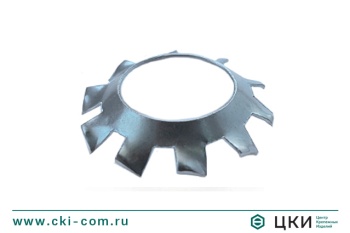

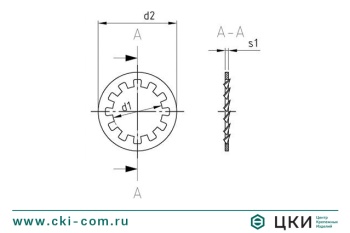

- зубчатые стопорные с пружинными свойствами (могут выпускаться как с внутренними, так и наружными зубцами);

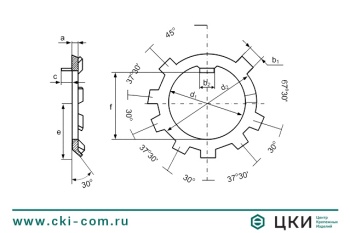

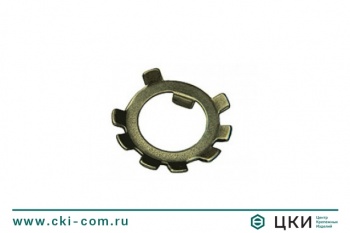

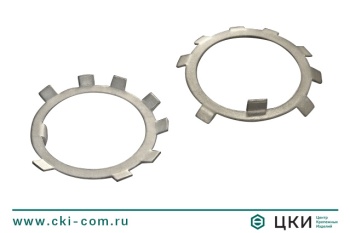

- лапчатые стопорные с одной или двумя лапками (первые предназначены для использования преимущественно на углах и гранях; вторые – для стопорения подшипников качения в комплекте с круглыми гайками).
Косые шайбы имеют вид квадрата с двумя проточками. Они предназначены для выравнивания уклонов полок швеллеров в высоконагруженных резьбовых соединениях. Уклон конструкции может быть различным.
Уплотняющие шайбы необходимы для герметизации соединения с использованием кровельных саморезов. Имеют прокладки из неопрена или атмосферостойкой резины EPDM.

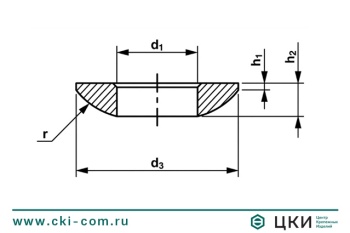

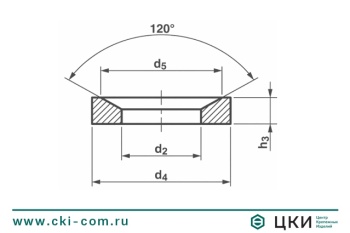

Существуют и другие формы изделий: тарельчатые, сферические, конические, волнистые, пазовые, шайбы-«розетки» и т.п.
