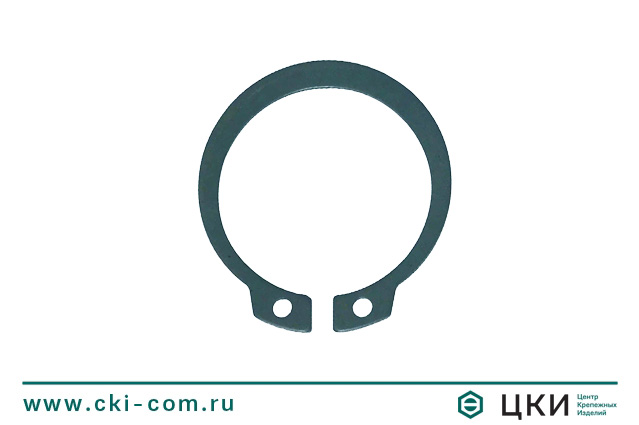

Кольцо наружное DIN471 D25 Сталь Оксидированное стопорное

Кольцо наружное DIN471 D25 Сталь Оксидированное стопорное

Аналог ГОСТ 13942-86

Артикул	46958
Стандарт	Кольцо стопорное DIN 471
Диаметр	D25
Материал	сталь
Покрытие	оксидированное
Вес	1.83 г.

17,34 ₽/шт. с учетом НДС

В избранное

Удобная оплата. По счету или банковской картой

Доставка. По всей территории России

Качество. Входной контроль каждой партии товара в лаборатории ЦКИ

Фильтры

Кольцо стопорное DIN 471 - это наружное эксцентрическое кольцо, предназначенное для закрепления от осевого смещения подшипников качения и других деталей на валах.

Применение: используется в машиностроении, станкостроении и приборостроении для надежной фиксации деталей на подвижных валах. Использование изделия помогает избежать смещения закрепленных деталей при самых высоких скоростях вращения валов.

Особенности:

обеспечивает надежность крепежного соединения;
в производстве используется прочная сталь, дополнительно покрываемая гальванической оцинковкой;
при правильном подборе стопорного кольца удается обеспечить нужную силу трения в крепежном соединении;
не подвержено коррозии;
не разрушается от воздействия агрессивной окружающей среды;
удобно в эксплуатации благодаря компактному размеру.

Полезные материалы

Шайбы и кольца – общий обзор и особенности применения.

Вы можете заказать покраску данного изделия в ЦКИ

Подробнее об услуге покраски

Обозначение	Диаметр вала	s	d₃	d₄	d₂	m (H13)	n
D3	3	0.4	2.7	7	2.8	0.5	0.3
D4	4	0.4	3.7	8.6	3.8	0.5	0.3
D5	5	0.6	4.7	10.3	4.8	0.7	0.3
D6	6	0.7	5.6	11.7	5.7	0.8	0.5
D7	7	0.8	6.5	13.5	6.7	0.9	0.5
D8	8	0.8	7.4	14.7	7.6	0.9	0.6
D9	9	1	8.4	16	8.6	1.1	0.6
D10	10	1	9.3	17	9.6	1.1	0.6
D11	11	1	10.2	18	10.5	1.1	08
D12	12	1	11	19	11.5	1.1	0.8
D13	13	1	11.9	20.2	12.4	1.1	0.9
D14	14	1	12.9	21.4	13.4	1.1	0.9
D15	15	1	13.8	22.6	14.3	1.1	1.1
D16	16	1	14.7	23.8	15.2	1.1	1.1
D17	17	1	15.7	25	16.2	1.1	1.2
D18	18	1.2	16.5	26.2	17	1.3	1.5
D19	19	1.2	17.5	27.2	18	1.3	1.5
D20	20	1.2	18.5	28.4	19	1.3	1.5
D21	21	1.2	19.5	29.6	20	1.3	1.5
D22	22	1.2	20.5	30.8	21	1.3	1.5
D24	24	1.2	22.2	33.2	22.9	1.3	1.7
D25	25	1.2	23.2	34.2	23.9	1.3	1.7
D26	26	1.2	24.2	35.5	24.6	1.3	1.7
D28	28	1.5	25.9	37.9	26.6	1.6	2.1
D29	29	1.5	26.9	39.1	27.6	1.6	2.1
D30	30	1.5	27.9	40.5	28.6	1.6	2.1
D32	32	1.5	29.6	43	30.3	1.6	2.6
D34	34	1.5	31.5	45.4	32.3	1.6	2.6
D35	35	1.5	32.2	46.8	33	1.6	3
D36	36	1.75	33.2	47.8	34	1.85	3
D38	38	1.75	35.2	50.2	36	1.85	3
D40	40	1.75	36.5	52.6	37.5	1.85	3.8
D42	42	1.75	38.5	55.7	39.5	1.85	3.8
D45	45	1.75	41.5	59.1	41.5	1.85	3.8
D48	48	1.75	44.5	62.5	45.5	1.85	3.8
D50	50	2	45.8	64.5	47	2.15	4.5
D52	52	2	47.8	66.7	49	2.15	4.5
D55	55	2	50.8	70.2	52	2.15	4.5
D56	56	2	51.8	71.6	53	2.15	4.5
D58	58	2	53.8	73.6	55	2.15	4.5
D60	60	2	55.8	75.6	57	2.15	4.5
D62	62	2	57.8	77.8	59	2.15	4.5
D63	63	2	58.8	79	60	2.15	4.5
D65	65	2.5	60.8	81.4	62	2.65	4.5
D68	68	2.5	63.5	84.8	65	2.65	4.5
D70	70	2.5	65.5	87	67	2.65	4.5
D72	72	2.5	67.5	89.2	69	2.65	4.5
D75	75	2.5	70.5	92.7	72	2.65	4.5
D78	78	2.5	73.5	96.1	75	2.65	4.5
D80	80	2.5	74.5	98.1	76.5	2.65	5.3
D82	82	2.5	76.5	100.3	78.5	2.65	5.3
D85	85	3	79.5	103.3	81.5	3.15	5.3
D88	88	3	82.5	106.5	84.5	3.15	5.3
D90	90	3	84.5	108.5	86.5	3.15	5.3
D95	95	3	89.5	114.8	91.5	3.15	5.3
D100	100	3	94.5	120.2	96.5	4.15	5.3
D105	105	4	98	125.8	101	4.15	6
D110	110	4	103	131.2	106	4.15	6
D115	115	4	108	137.3	111	4.15	6
D120	120	4	113	143.1	116	4.15	6
D125	125	4	118	149	121	4.15	6
D130	130	4	123	154.4	126	4.15	6
D135	135	4	128	159.8	131	4.15	6
D140	140	4	133	165.2	136	4.15	6
D145	145	4	138	170.6	141	4.15	6
D150	150	4	142	177.3	145	4.15	7.5
D155	155	4	146	182.3	150	4.15	7.5
D160	160	4	151	188	155	4.15	7.5
D165	165	4	155.5	193.4	160	4.15	7.5
D170	170	4	160.5	198.4	165	4.15	7.5
D175	175	4	165.5	203.4	170	4.15	7.5
D180	180	4	170.5	210	175	4.15	7.5
D185	185	4	175.5	215	180	4.15	7.5
D190	190	4	180.5	220	185	4.15	7.5
D195	195	4	185.5	225	190	4.15	7.5
D200	200	4	190.5	230	195	4.15	7.5
D210	210	5	198	240	204	4.15	9
D220	220	5	208	250	214	5.15	9
D230	230	5	218	260	224	5.15	9
D240	240	5	228	270	234	5.15	9
D250	250	5	238	280	244	5.15	9
D260	260	5	245	294	252	5.15	12
D270	270	5	255	304	262	5.15	12
D280	280	5	265	314	272	5.15	12
D290	290	5	275	324	282	5.15	12
D300	300	5	285	334	292	5.15	12

Кольцо стопорное DIN 471 наружное для вала чертеж
