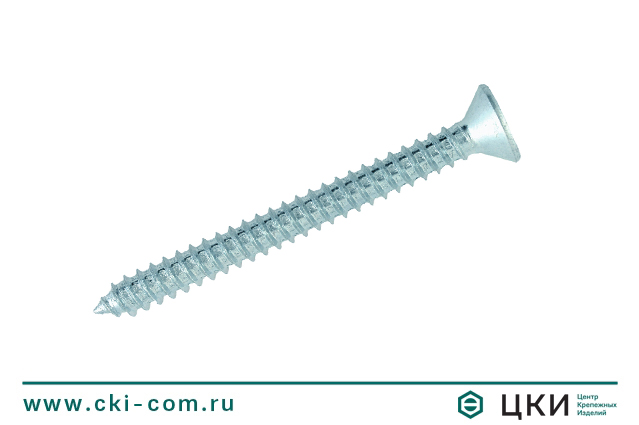

Саморез DIN 7982 C

Аналог ГОСТ 1145-80 / ГОСТ 11652-80 / ГОСТ 10619-80 / ISO 7050 / ISO 14586

Материал: сталь, нержавеющая сталь.
Применение: для соединения стальных листов, тонкого профиля, пластмассы, древесины, оргалита и их монтажа на металлические и деревянные несущие конструкции.
Особенности: потайная головка, острый конец (форма C), частый шаг резьбы.

Размеры

Купить

Удобная оплата. По счету или банковской картой

Доставка. По всей территории России

Качество. Входной контроль каждой партии товара в лаборатории ЦКИ

Артикул

Покрытие

Диаметр

Длина

Материал

Шлиц

Вес

Цена

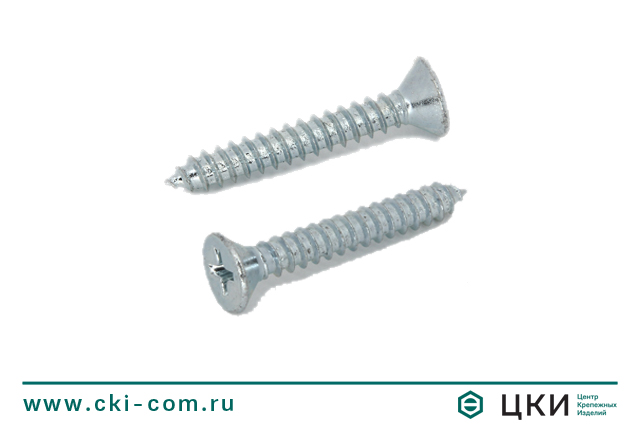

Саморез DIN 7982 C - самонарезающий винт с потайной головкой, острым концом и частым шагом резьбы.
Саморез для листового металла острый допускается использовать в стали толщиной до 0,9 мм без предварительного засверливания, при большей толщине 0,9-6,0 мм может потребоваться сверление отверстий.
Следует учесть, что для эстетичной установки в металлическом листе рекомендуется снять фаску зенковкой.

Применение: для соединения стальных листов, тонкого профиля, пластмассы, древесины, оргалита и их монтажа на металлические и деревянные несущие конструкции в производственной, промышленной и строительной областях, для создания неразъёмного соединение материалов.

Особенности:

Мелкий шаг резьбы для лучшей фиксации в металле, твердом дереве, пластике.
Потайная головка для установки вровень с поверхностью.
Изготовлен холодной высадкой из цементируемой качественной стали.
После термообработки обладает высокой твердостью поверхности и сердцевины, устойчивостью к скручиванию. Цинковое покрытие дает возможность использовать его в местах с повышенной влажностью и обеспечивает долгий срок службы без следов коррозии в нормальных условиях окружающей среды.

Полезные материалы

Скачать стандарт DIN 7982 - Винты самонарезающие с потайной головкой и крестообразным шлицем
Саморезы по металлу: разновидности и применение.
Виды саморезов по металлу и их использование. ТОП-материал от ЦКИ.

Вы можете заказать покраску данного изделия в ЦКИ

Подробнее об услуге покраски

L/d	ST2.2	ST2.9	ST3.5	ST3.9	ST4.2	ST4.8	ST5.5	ST6.3
6.5	х	х	х	х	х
9.5	х	х	х	х	х	х
13	х	х	х	х	х	х	х	х
16	х	х	х	х	х	х	х	х
19	х	х	х	х	х	х	х	х
22		х	х	х	х	х	х	х
25		х	х	х	х	х	х	х
32			х	х	х	х	х	х
38			х	х	х	х	х	х
45			х	х	х	х	х	х
50			х	х	х	х	х	х
60					х	х	х	х
70					х	х	х	х
80								х
90								х
100								х

d	ST2.2	ST2.9	ST3.5	ST3.9	ST4.2	ST4.8	ST5.5	ST6.3
d_k (max)	4,3	5.5	6.8	7.5	8.1	9.5	10.8	12.4
k (max)	1,3	1.7	2.1	2.3	2.5	3	3.4	3.8
Шлиц №	1	1	2	2	2	2	3	3

Саморез DIN 7982 C чертеж

Толщина листа, мм	Резьба по ИСО 1478
Толщина листа, мм	ST 2,2	ST 2,9	ST 3,5	ST 3,9	ST 4,2	ST 4,8	ST 5,5	ST 6,3	ST 8,0
0,8	1,7
0,9	1,7
1,0	1,7
1,1	1,7	2,2
1,2	1,8	2,2
1,3	1,8	2,2	2,7	3,0
1,4	1,8	2,3	2,7	3,1	3,2
1,5	1,8	2,3	2,8	3,1	3,2
1,6	1,9	2,4	2,8	3,1	3,3	3,8
1,7	1,9	2,4	2,8	3,2	3,3	3,9
1,8	1,9	2,4	2,9	3,2	3,4	3,9	4,5	5,3
1,9		2,4	2,9	3,3	3,4	3,9	4,6	5,3
2,0		2,5	2,9	3,3	3,5	4,0	4,6	5,4	6,7
2,2		2,5	3,0	3,3	3,5	4,0	4,7	5,5	6,8
2,5			3,0	3,4	3,6	4,1	4,8	5,6	7,0
2,8			3,1	3,4	3,6	4,2	4,8	5,6	7,1
3,0				3,4	3,6	4,2	4,8	5,7	7,1
3,5					3,7	4,2	4,9	5,7	7,2
4,0						4,3	4,9	5,8	7,3
4,5							5,0	5,8	7,3
5,0								5,8	7,4
5,5									7,4
6,0									7,4
6,5									7,4

Для саморезов из стали С1018–С1022. При штампованном отверстии следует увеличить диаметр на 0,1—0,3 мм. В зависимости от конструкции и материала соединения следует проводить дополнительные тесты.

Диаметр самореза, мм	Диаметр просверливаемого отверстия, мм
Диаметр самореза, мм	фенолформальдегид	полиакрилат, полистирол
2,2	2	2
2,9	2,55	2,4
3,5	3,2	3
3,9	3,5	3,2
4,2	3,8	3,7
4,8	4,5	4,3
5,5	5	4,8
6,3	6	5,6
