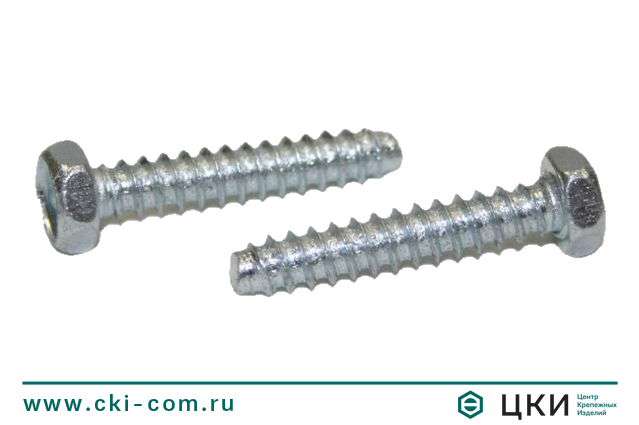

Саморез DIN 7976 F

Аналог ISO 1479, ISO 7051

Материал: сталь, нержавеющая сталь.
Применение: предназначен для крепления металлических листов и строительных пластмасс к базовым конструкциям и каркасам
Особенности: шестигранная головка, стержень с тупым концом (форма F), полная резьба.

Удобная оплата. По счету или банковской картой

Доставка. По всей территории России

Качество. Входной контроль каждой партии товара в лаборатории ЦКИ

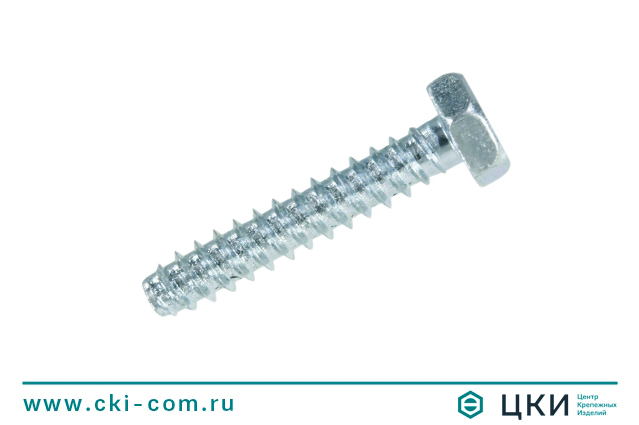

Саморез DIN 7976 F - крепежное изделие, которое имеет шестигранную головку, стержень с тупым концом (форма F) и полную резьбу.

Применение: предназначен для крепления металлических листов и строительных пластмасс к базовым конструкциям и каркасам, например, при проведении отделочных, монтажных или мебельных работ. Саморез предпочтительно применять там, где требуются более высокий момент затяжки и допускается выступающая шляпка крепежа.

Особенности:

Шестигранная головка для передачи высокого крутящего момента.
Внешний шестигранник на шляпке предназначен для завинчивания стандартным гаечным ключом или храповым механизмом с головкой.
Изделие оснащено универсальной резьбой для вкручивания в разные по плотности и структуре материалы, прочно фиксируется.
Перед монтажом необходимо произвести предварительное сверление отверстий.

Полезные материалы

Саморезы по металлу: разновидности и применение.
Виды саморезов по металлу и их использование. ТОП-материал от ЦКИ.

Вы можете заказать покраску данного изделия в ЦКИ

Подробнее об услуге покраски

Размеры	st 2,9	st 3,5	st 3,9	st 4,2	st 4,8	st 5,5	st 6,3	st 8
k	1,5	2,3	2,3	2,8	3	4	4,8	5,8
s	5	5,5	7	7	8	8	10	13
y	2,1	2,5	2,7	2,8	3,2	3,6	3,6	4,2

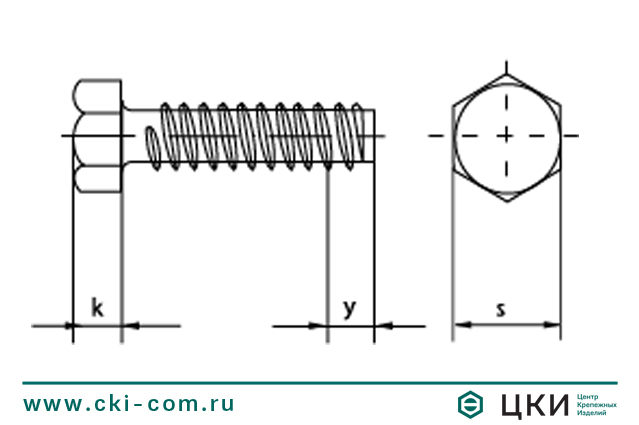

Саморез DIN 7976 чертеж

Длина	Диаметр
Длина	4,2	4,8	6,3	8
9,5	+	+
13	+	+
16	+	+	+	+
19	+	+	+	+
22	+	+	+
25	+	+	+	+

Толщина листа, мм	Резьба по ИСО 1478
Толщина листа, мм	ST 2,2	ST 2,9	ST 3,5	ST 3,9	ST 4,2	ST 4,8	ST 5,5	ST 6,3	ST 8,0
0,8	1,7
0,9	1,7
1,0	1,7
1,1	1,7	2,2
1,2	1,8	2,2
1,3	1,8	2,2	2,7	3,0
1,4	1,8	2,3	2,7	3,1	3,2
1,5	1,8	2,3	2,8	3,1	3,2
1,6	1,9	2,4	2,8	3,1	3,3	3,8
1,7	1,9	2,4	2,8	3,2	3,3	3,9
1,8	1,9	2,4	2,9	3,2	3,4	3,9	4,5	5,3
1,9		2,4	2,9	3,3	3,4	3,9	4,6	5,3
2,0		2,5	2,9	3,3	3,5	4,0	4,6	5,4	6,7
2,2		2,5	3,0	3,3	3,5	4,0	4,7	5,5	6,8
2,5			3,0	3,4	3,6	4,1	4,8	5,6	7,0
2,8			3,1	3,4	3,6	4,2	4,8	5,6	7,1
3,0				3,4	3,6	4,2	4,8	5,7	7,1
3,5					3,7	4,2	4,9	5,7	7,2
4,0						4,3	4,9	5,8	7,3
4,5							5,0	5,8	7,3
5,0								5,8	7,4
5,5									7,4
6,0									7,4
6,5									7,4

Для саморезов из стали С1018–С1022. При штампованном отверстии следует увеличить диаметр на 0,1—0,3 мм. В зависимости от конструкции и материала соединения следует проводить дополнительные тесты.

Диаметр самореза, мм	Диаметр просверливаемого отверстия, мм
Диаметр самореза, мм	фенолформальдегид	полиакрилат, полистирол
2,2	2	2
2,9	2,55	2,4
3,5	3,2	3
3,9	3,5	3,2
4,2	3,8	3,7
4,8	4,5	4,3
5,5	5	4,8
6,3	6	5,6
