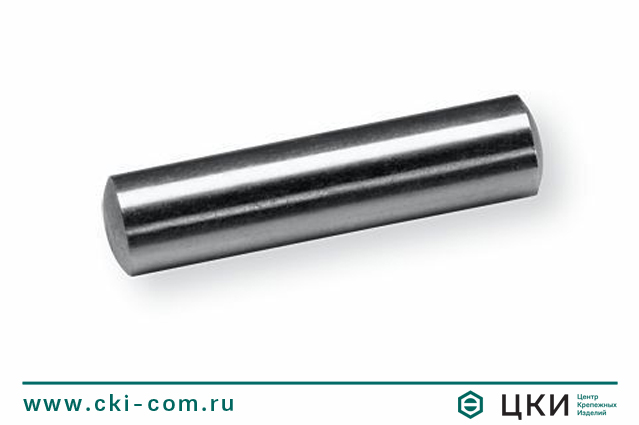

Штифт конический DIN 1 В незакалённый относится к разделу стопорных изделий и применяется в машиностроении и приборостроении.
Номинальный диаметр изделия (d2) устанавливается по наименьшей стороне штифта (d1) и рассчитывается по следующей формуле:
d2 = d1 + L1 / 50
То есть d2 увеличивается на 1 мм по отношению к d1 в каждые 50 мм длины штифта.
| L/d | 1 | 1.5 | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | х | х | х | ||||||||
| 12 | х | х | х | ||||||||
| 14 | х | х | х | ||||||||
| 16 | х | х | х | х | х | х | |||||
| 20 | х | х | х | х | х | ||||||
| 24 | х | х | |||||||||
| 26 | х | х | х | х | х | ||||||
| 30 | х | х | х | х | х | х | х | ||||
| 36 | х | х | х | х | х | х | |||||
| 40 | х | х | х | х | х | х | х | х | |||
| 45 | х | х | х | х | |||||||
| 50 | х | х | х | х | х | х | х | ||||
| 55 | х | х | |||||||||
| 60 | х | х | х | х | х | х | |||||
| 70 | х | х | х | х | |||||||
| 80 | х | х | х | х | х | ||||||
| 90 | х | х | х | ||||||||
| 100 | х | х | х | ||||||||
| 120 | х | ||||||||||
| 140 | х |
| d1, мм | r, мм | cmax, мм | L1, мм | |
| min | max | |||
| 1 | 1 | 0,15 | 12 | 18 |
| 1,5 | 1,5 | 0,23 | 10 | 30 |
| 2 | 2 | 0,3 | 10 | 50 |
| 2,5 | 2,5 | 0,4 | 10 | 60 |
| 3 | 3 | 0,45 | 10 | 60 |
| 4 | 4 | 0,6 | 10 | 100 |
| 5 | 5 | 0,75 | 14 | 100 |
| 6 | 6 | 0,9 | 20 | 130 |
| 6,5 | 6,5 | 1 | 20 | 130 |
| 7 | 7 | 1,2 | 24 | 150 |
| 8 | 8 | 1,2 | 24 | 150 |
| 10 | 10 | 1,5 | 28 | 150 |
| 12 | 12 | 1,8 | 30 | 150 |
| 13 | 13 | 1,8 | 30 | 150 |
| 14 | 14 | 2 | 40 | 150 |
| 16 | 16 | 2,5 | 40 | 200 |
| 20 | 20 | 3 | 50 | 200 |
