Шпонка призматическая DIN 6885 A

Аналог ГОСТ 23360-78 / ISO 773

Материал: сталь, нержавеющая сталь.
Применение: используется в различных сферах машиностроения и автомобилестроения
для создания скользящего соединения между валом и ступицей.

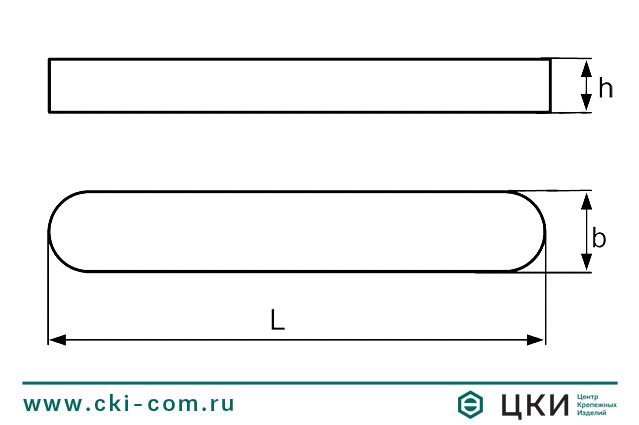

Особенности: стержень с параллельными плоскостями квадратного или прямоугольного сечения с закругленными концами.

Удобная оплата. По счету или банковской картой

Доставка. По всей территории России

Качество. Входной контроль каждой партии товара в лаборатории ЦКИ

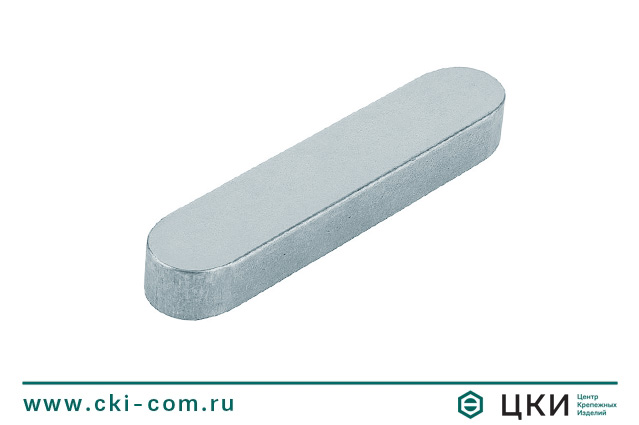

Шпонка призматическая DIN 6885 A - это стержень с параллельными плоскостями квадратного или прямоугольного сечения с закругленными концами для плотного шпоночного соединения в специальных пазах аналогичной формы.

Применение: используется в различных сферах машиностроения и автомобилестроения
для создания скользящего соединения между валом и ступицей.

Особенности:

Шпонка устанавливается в шпоночный паз на валу и передает крутящий момент своими боковыми гранями.
Высокая надежность фиксации.
Небольшая глубина врезания в сопрягаемые элементы.
Быстрота и простота сборки/разборки соединения.
В случае излома не повреждает другие детали.
Низкая стоимость.

Полезные материалы

Штифты, шплинты, шпонки, шканты – общее описание, особенности применения.

Ширина b (h9)	Высота h (h11)	для вала ⌀
2	2	6…8
3	3	8…10
4	4	10…12
5	5	12…17
6	6	17…22
8	7	22…30
10	8	30…38
12	8	38…44
14	9	44…50
16	10	50…58
18	11	58…65
20	12	65…75
22	14	75…85
25	14	85…95
28	16	95…110
32	18	110…130
36	20	130…150
40	22	150…170
45	25	170…200
50	28	200...230
