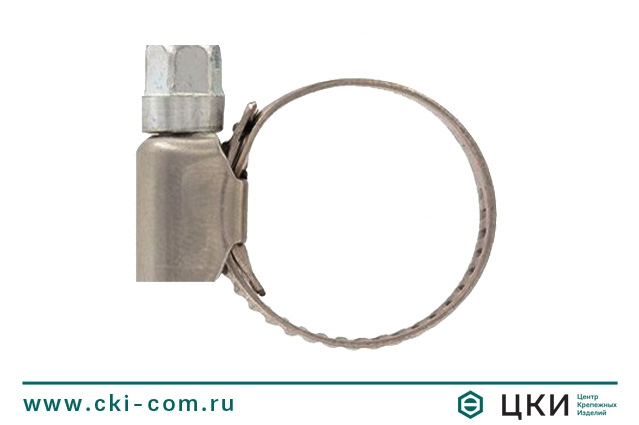

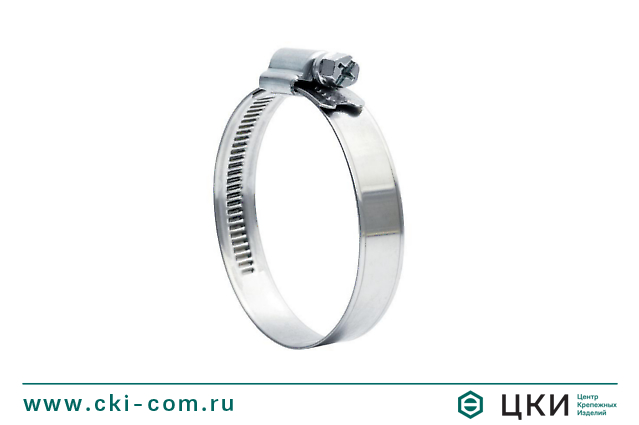

Хомут винтовой DIN 3017

Аналог ГОСТ 28191-89

Материал: сталь, нержавеющая сталь.
Применение: используется для крепления гибких шлангов на патрубках и штуцерах.
Особенности: лента со специальным замком.

Удобная оплата. По счету или банковской картой

Доставка. По всей территории России

Качество. Входной контроль каждой партии товара в лаборатории ЦКИ

Хомут винтовой DIN 3017 - крепежное изделие в виде ленты со специальным замком. Одна половина ленты гладкая, а вторая рифленая, что гарантирует надежную фиксацию.

Применение: используется для крепления гибких шлангов на патрубках и штуцерах.

Особенности:

Состоит из холоднокатаной ленты с червячным профилем и замком с винтом-шнеком, с шестигранной или цилиндрической головкой.
Развальцованные края ленты, без сквозных отверстий, предохраняют шланг от повреждений.
Червячный механизм обеспечивает большую зажимную силу.
Простота установки.

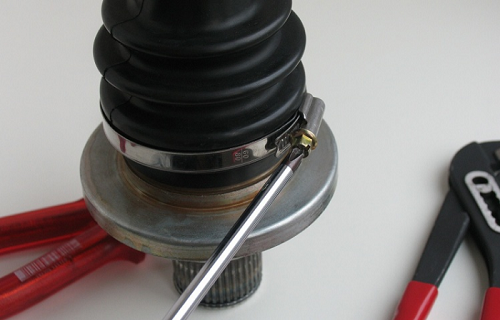

Червячный хомут устанавливается при помощи отвертки или гаечного ключа.

– Для материала согласно W1 и W2: шестигранная головка с плоским шлицем или крестообразным углублением или комбинированная форма шлица.
– Для материалов W3, W4 и W5: шестигранная головка с плоским шлицем.
– Для ленты шириной 5 мм из любых материалов - цилиндрическая головка с плоским шлицем.

Материал хомутов (согласно DIN 3017-1-1998, в зависимости от категории):
W1 - Замок/Винт - Углеродистая сталь (марка, выбранная производителем) с покрытием, согласно стандарту. Лента - Углеродистая сталь с пределом прочности не менее 400 Н/мм2 с покрытием согласно стандарту.
W2 - Замок/Винт - Углеродистая сталь (марка, выбранная производителем) с покрытием, согласно стандарту. Лента - Сталь с номером материала 1.4016 по DIN EN 10088-2 или эквивалентная коррозионностойкая сталь (марка, выбранная производителем).
W3 - Замок/Винт/Лента - Сталь с номером материала 1.4016 по DIN EN 10088-2 или эквивалентная коррозионностойкая сталь. (вариант по выбору производителя).
W4 - Замок/Винт/Лента - Сталь с номером материала 1.4301 согласно DIN EN 10088-2 или эквивалентная коррозионностойкая сталь. (вариант по выбору производителя).
W5 - Замок/Винт/Лента - Сталь с номером материала 1.4401; 1.4436; 1.4571 согласно DIN EN 10088-2 или эквивалентная коррозионно-стойкая сталь, пригодная для морской воды, трудно намагничиваемая (марка по выбору производителя). Диапазон доступных размеров представлен в таблице.

Аналоги: ГОСТ 28191-89 Исполнение 1 (ХОМУТЫ ЗАЖИМНЫЕ ДЛЯ РУКАВОВ для соединения рукавов в гидравлических и пневматических системах (топливных, водяных и др.), работающих под давлением до 7,0 МПа (70 кгс/см2), при температуре от минус 60 °С до плюс 120 °С.

Полезные материалы

Хомуты. Разновидности. Монтаж.
Стандарт ГОСТ 28191 -89

Вы можете заказать покраску данного изделия в ЦКИ

Подробнее об услуге покраски

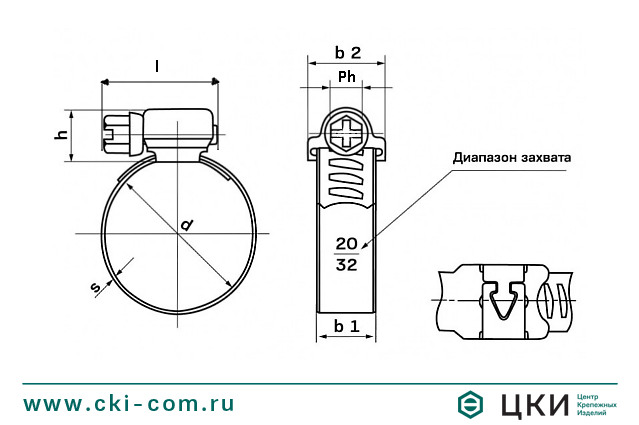

Диапазон зажима, мм	Ширина ленты, b1, мм	Макс. ширина ленты, b2, мм	Длина замка, l, мм	Толщина ленты, s, мм
8 - 16	9	14	21	0.6
12 - 20	9	14	24	0.7
16 - 25	9	14	24	0.7
20 - 32	9	14	24	0.7
25 - 40	9	14	24	0.7
32 - 50	9	14	24	0.7
40 - 60	9	14	24	0.7
16 - 25	12	20	31	0.8
20 - 32	12	20	31	0.8
25 - 40	12	20	31	0.8
32 - 50	12	20	31	0.8
40 - 60	12	20	31	1
50 - 70	12	20	31	1
60 - 80	12	20	31	1
70 - 90	12	20	38	1
80 - 100	12	20	38	1
