Винт аналог DIN 967 с полукруглой головкой с буртом

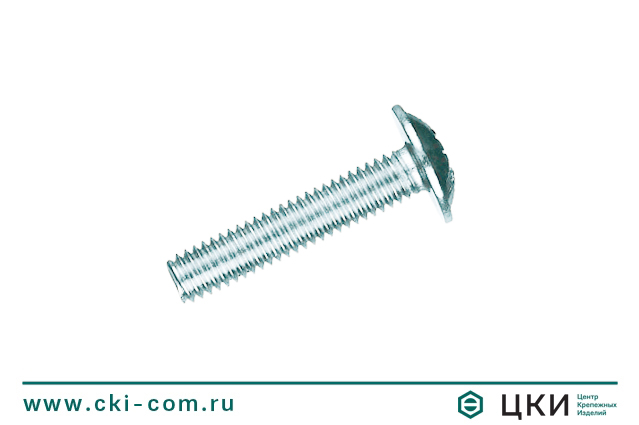

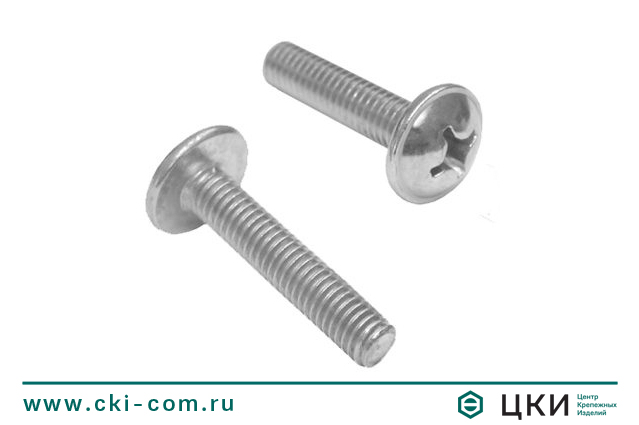

Винт ~ DIN 967 - крепежное изделие, состоящее из стержня с полной резьбой, низкой полукруглой головки с пресс-шайбой и тупого конца.

Данный крепёж часто называют мебельным винтом с фланцем, так как он отлично подходит для соединения деталей мебели.

Применение: используется для монтажа деталей из металла, пластика и древесины твердых пород при производстве мебели, бытовой техники, в строительных работах, в машиностроении для сквозной установки с гайками и шайбами, а также для закручивания в глухие отверстия.

Особенности:

Благодаря головке с пресс-шайбой увеличен диаметр прижима и снижено давление на поверхность.

Монтаж производится в заранее подготовленное отверстие с применением гайки соответствующего диаметра.

Возможно использовать в глухих резьбовых и сквозных отверстиях.

При проведении монтажных работ не требуется специального оборудования.

Обеспечивает надежное крепление и долгий срок эксплуатации.

Создает эстетичное соединение.

Полезные материалы

Основные типы болтов, винтов, шпилек. Классификация и особенности применения.

Вы можете заказать покраску данного изделия в ЦКИ

Подробнее об услуге покраски

l/d	М3	М3,5	М4	М5	М6	М8
4	x
5	x	x	x
6	x	x	x	x
8	x	x	x	x	x
10	x	x	x	x	x	x
12	x	x	x	x	x	x
14	x	x	x	x	x	x
16	x	x	x	x	x	x
20	x	x	x	x	x	x
25	x	x	x	x	x	x
30	x	x	x	x	x	x
35		x	x	x	x	x
40			x	x	x	x
45				x	x	x
50					x	x
55					x	x
60					x	x

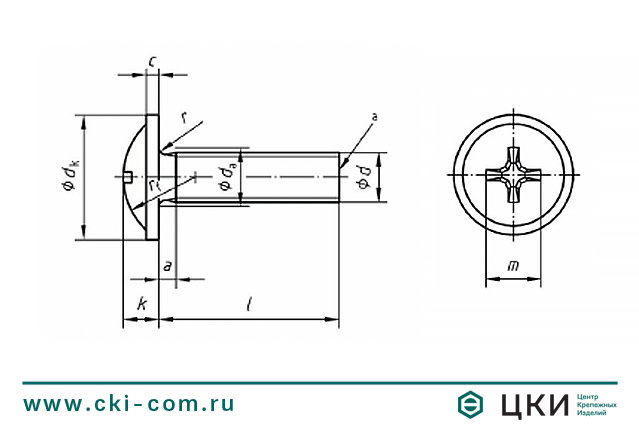

Резьба, da			М3	М3,5	М4	М5	М6	М8
Pb			0,5	0,6	0,7	0,8	1	1,25
a	max.		1	1,2	1,4	1,6	2	2,5
b	min.		25	38	38	38	38	38
da	max.		3,6	4,1	4,7	5,7	6,8	9,2
dk	Номинальный размер = max.		7,5	9	10	11,5	14,5	19
dk	min.		6,92	8,42	9,42	10,8	13,8	18,16
k	Номинальный размер = max.		2,35	2,6	3,05	3,55	4,55	5,9
k	min.		2,1	2,35	2,75	3,25	4,25	5,6
c	max.		0,8	0,9	1,1	1,35	1,8	2,2
c	min.		0,6	0,7	0,9	1,05	1,4	1,8
r	min.		0,1	0,1	0,2	0,2	0,25	0,4
rf	≈		3,8	4,6	5,8	6,6	8,2	11
x	max.		1,25	1,5	1,75	2	2,5	3,2
Шлиц форма H	Размер крестообразного шлица		1	2			3	4
	Размер m		3	4,2	4,6	5	7,1	9
	Глубина	min.	1,35	1,4	1,8	2,26	3	4,18
	Глубина	max.	1,8	2,03	2,46	2,87	3,66	4,68
