Винт DIN 964

Аналог ГОСТ 17474-80 / EN ISO 2010

с полупотайной головкой и прямым шлицем

Размеры

Купить

Удобная оплата. По счету или банковской картой

Доставка. По всей территории России

Качество. Входной контроль каждой партии товара в лаборатории ЦКИ

Артикул

Покрытие

Диаметр

Длина

Класс прочности

Материал

Шлиц

Вес

Цена

*) литерой А обозначена полная резьба, а литерой В – неполная

L/d	М2	М2.5	М3	М4	М5	М6	М8	М10
5	А	А	А
6	А	А	А	А	А	А
8	А	А	А	А	А	А
10	А	А	А	А	А	А	А
12	А	А	А	А	А	А	А	А
14	А	А	А	А	А	А	А	А
16	А	А	А	А	А	А	А	А
18	А	А	А	А	А	А
20	А	А	А	А	А	А	А	А
25			А	А	А	А	А	А
30			А	А	А	А	А	А
35			В	А	А	А	А	А
40			В	А	А	А	А	А
45			В	А	А	А	А	А
50			В	В	В	В	В	В
60					В	В	В	В
70					В	В	В	В
80							В	В
90								В
100								В

d	М2	М2.5	М3	М4	М5	М6	М8	М10
d_k (max)	3,8	4,7	5,6	7,5	9,2	11	14,5	18
k (max)	1,2	1,5	1,65	2,2	2,5	3	4	5
f	0,5	0,6	0,7	1	1,2	1,4	2	2,3
n	0,5	0,6	0,8	1,2	1,2	1,6	2	2,5

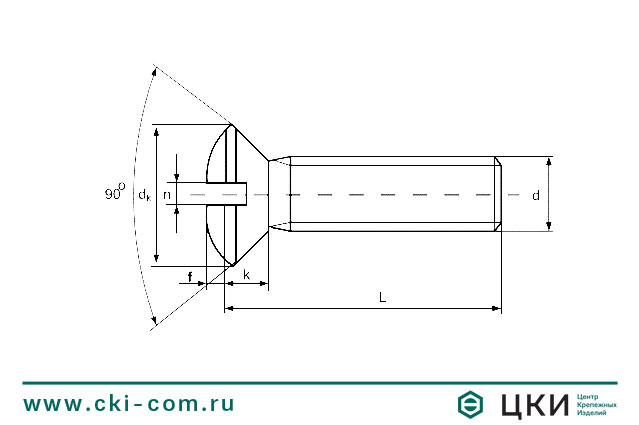

Винт DIN 964 с полупотайной головкой чертеж

L/d	М2	М2.5	М3	М4	М5	М6	М8	М10
5	А	А	А
6	А	А	А	А	А	А
8	А	А	А	А	А	А
10	А	А	А	А	А	А	А
12	А	А	А	А	А	А	А	А
14	А	А	А	А	А	А	А	А
16	А	А	А	А	А	А	А	А
18	А	А	А	А	А	А
20	А	А	А	А	А	А	А	А
25			А	А	А	А	А	А
30			А	А	А	А	А	А
35			В	А	А	А	А	А
40			В	А	А	А	А	А
45			В	А	А	А	А	А
50			В	В	В	В	В	В
60					В	В	В	В
70					В	В	В	В
80							В	В
90								В
100								В

L/d	М2	М2.5	М3	М4	М5	М6	М8	М10
5	А	А	А
6	А	А	А	А	А	А
8	А	А	А	А	А	А
10	А	А	А	А	А	А	А
12	А	А	А	А	А	А	А	А
14	А	А	А	А	А	А	А	А
16	А	А	А	А	А	А	А	А
18	А	А	А	А	А	А
20	А	А	А	А	А	А	А	А
25			А	А	А	А	А	А
30			А	А	А	А	А	А
35			В	А	А	А	А	А
40			В	А	А	А	А	А
45			В	А	А	А	А	А
50			В	В	В	В	В	В
60					В	В	В	В
70					В	В	В	В
80							В	В
90								В
100								В

Винт DIN 964
