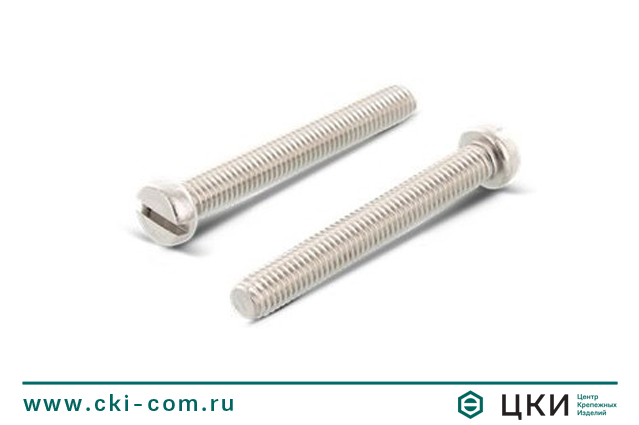

Винт DIN 84

Аналог ГОСТ 1491-80 / EN ISO 1207

с цилиндрической головкой и прямым шлицем

Удобная оплата. По счету или банковской картой

Доставка. По всей территории России

Качество. Входной контроль каждой партии товара в лаборатории ЦКИ

Артикул

Диаметр

Длина

Материал

Шлиц

Класс прочности

Покрытие

Вес

Цена

без покрытия

цинк желтый

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

без покрытия

полиамид

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A4 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

полиамид

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A4 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A2 нержавеющая

сталь A4 нержавеющая

сталь A4 нержавеющая

сталь A4 нержавеющая

сталь A2 нержавеющая

Область применения

Настоящий стандарт распространяется на винты с цилиндрической головкой класса точности А с номинальным диаметром резьбы от М1 до М10. Для крепёжных изделий специальных форм и специальных исполнений следует применять DIN 962. В особых случаях, когда изделия должны иметь другие характеристики, отличающиеся от приведенных в настоящем стандарте, например, другие классы прочности или другие материалы, следует использовать требования соответствующих нормативных документов.

Вы можете заказать покраску данного изделия в ЦКИ

Подробнее об услуге покраски

L/d	M
1	M1	М1.2	М1.4	М1.6	М1.8	М2	М2.5	М3	М3.5	М4	М5	М6	М8	М10
2	х	х	х	х	х
3	х	х	х	х	х	х	х
4	х	х	х	х	х	х	х	х
5	х	х	х	х	х	х	х	х	х	х
6	х	х	х	х	х	х	х	х	х	х	х
8	х	х	х	х	х	х	х	х	х	х	х	х
10	х	х	х	х	х	х	х	х	х	х	х	х	х
12		х	х	х	х	х	х	х	х	х	х	х	х	х
14			х	х	х	х	х	х	х	х	х	х	х	х
16				х	х	х	х	х	х	х	х	х	х	х
18					х	х	х	х	х	х	х	х	х	х
20						х	х	х	х	х	х	х	х	х
22							х	х	х	х	х	х	х	х
25							х	х	х	х	х	х	х	х
28								х	х	х	х	х	х	х
30								х	х	х	х	х	х	х
35									х	х	х	х	х	х
40										х	х	х	х	х
45											х	х	х	х
50											х	х	х	х
55												х	х	х
60												х	х	х
65													х	х
70													х	х
75													х	х
80													х	х

d	М1	М1.2	М1.4	М1.6	М2	М2.5	М3	М3.5	М4	М5	М6	М8	М10
d_к(max)	2	2.3	2.6	3	3.8	4.5	5.5	6	7	8.5	10	13	16
к (max)	0.7	0.8	0.9	1	1.3	1.6	2	2.4	2.6	3.3	3.9	5	6
n	0.3	0.3	0.3	0.4	0.5	0.6	0.8	1	1.2	1.2	1.6	2	2.5
размеры бит/отвёрток	SL 1.5*0.23	SL 1.5*0.23	SL 1.5*0.23	SL 2.5*0.4	SL 3.0*0.5	SL 3.5*0.6	SL 5.0*0.8	SL 5.5*1.0	SL 6.5*1.2	SL 8.0*1.2	SL 10*1.6	SL 12*2.0	SL 14*2.5

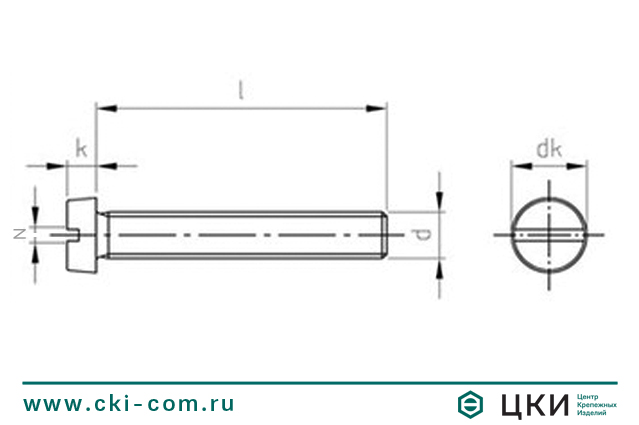

Винт DIN 84 с цилиндрической головкой и прямым шлицем (чертёж)

Сопутствующие товары

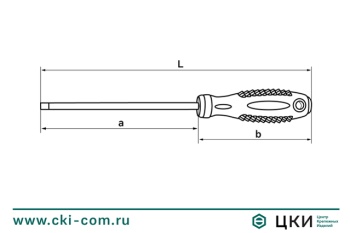

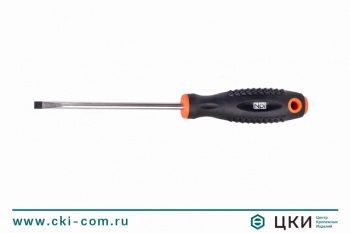

Отвертка шлицевая SL, NPI

Отвертка шлицевая SL, NPI

Отвертка шлицевая SL, NPI

прямой шлиц

Цена по запросу

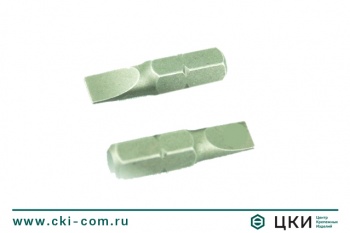

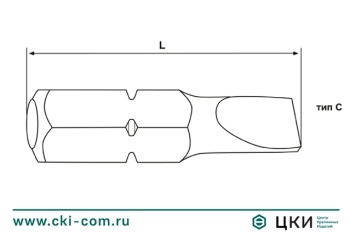

Бит с прямым шлицем (SL)
