Купить DIN 931 болт с шестигранной головкой с неполной резьбой

Описание

Универсальный болт, снабженный шестигранной головкой под ключ и неполной метрической резьбой на шпильке.

Применение

Применяется как в различных сферах промышленности, строительства, автомобилестроения, так и при сборке и изготовлении мебели. А также для создания болтовых соединений в машиностроении, приборостроении и строительных отраслях.

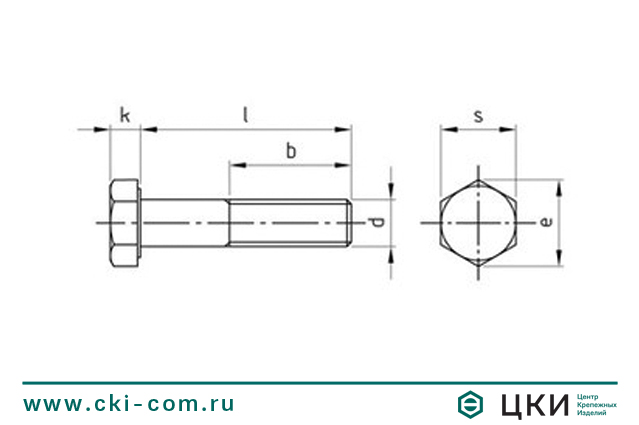

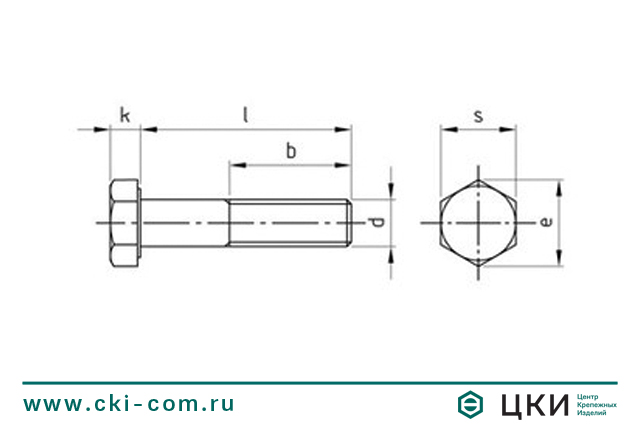

d	М3	М4	М5	М6	М8	М10	М12	М14	М16	М18	М20	М22	М24	М27	М30	М33	М36	М39	М42	М45	М48	М52	М56	М60	М64
b (L≤125)	12	14	16	18	22	26	30	34	38	42	54	50	60	66	50	72	78	84	90	96	102	-	-	-	-
b (L>125≤200)	-	-	22	24	28	32	36	40	44	48	60	56	66	72	56	78	84	90	96	102	108	116	124	132	140
b (L>200)	-	-	-	-	-	45	49	53	57	61	73	69	79	85	69	91	97	103	109	115	121	129	137	145	153
k	2	2,8	3,5	4	5,3	6,4	7,5	8,8	10	11,5	12,5	14	15	17	18,7	21	22,5	25	26	28	30	33	35	38	40
s	5,5	7	8	10	13	17	19	22	24	27	30	32	36	41	46	50	55	60	65	70	75	80	85	90	95
e	6,01	7,66	8,79	11,05	14,38	18,9	21,1	23,91	26,17	29,56	32,95	35,03	39,55	45,2	50,85	55,37	60,79	66,44	71,3	79,65	82,6	88,25	93,59	99,21	104,86

L/d	М3	М4	М5	М6	М8	М10	М12	М14	М16	М18	М20	М22	М24	М27	М30	М33	М36	М39	М42	М45	М48	М52	М56	М60	М64
20	х
25	х	х	х
30	х	х	х	х
35		х	х	х	х
40			х	х	х	х
45			х	х	х	х	х
50			х	х	х	х	х	х
55				х	х	х	х	х	х
60				х	х	х	х	х	х
65					х	х	х	х	х	х	х
70					х	х	х	х	х	х	х	х
75					х	х	х	х	х	х	х	х
80					х	х	х	х	х	х	х	х	х
85						х	х	х	х	х	х	х	х
90						х	х	х	х	х	х	х	х	х	х
95						х	х	х	х	х	х	х	х	х	х
100						х	х	х	х	х	х	х	х	х	х	х
110							х	х	х	х	х	х	х	х	х	х	х
120							х	х	х	х	х	х	х	х	х	х	х	х
130								х	х	х	х	х	х	х	х	х	х	х	х	х
140								х	х	х	х	х	х	х	х	х	х	х	х	х	х
150									х	х	х	х	х	х	х	х	х	х	х	х	х	х
160									х	х	х	х	х	х	х	х	х	х	х	х	х	х	х
170										х	х	х	х	х	х	х	х	х	х	х	х	х	х	х
180										х	х	х	х	х	х	х	х	х	х	х	х	х	х	х	х
190											х	х	х	х	х	х	х	х	х	х	х	х	х	х	х
200											х	х	х	х	х	х	х	х	х	х	х	х	х	х	х
220												х	х	х	х	х	х	х	х	х	х	х	х	х	х
240														х	х	х	х	х	х	х	х	х	х	х	х
260														х	х	х	х	х	х	х	х	х	х	х	х
280															х	х	х	х	х	х	х	х	х	х	х
300															х	х	х	х	х	х	х	х	х	х	х
320																					х	х	х	х	х
340																					х	х	х	х	х
360																							х	х	х

L/d	М3	М4	М5	М6	М8	М10	М12	М14	М16	М18	М20	М22	М24	М27	М30	М33	М36	М39	М42	М45	М48	М52	М56	М60	М64
20	х
25	х	х	х
30	х	х	х	х
35		х	х	х	х
40			х	х	х	х
45			х	х	х	х	х
50			х	х	х	х	х	х
55				х	х	х	х	х	х
60				х	х	х	х	х	х
65					х	х	х	х	х	х	х
70					х	х	х	х	х	х	х	х
75					х	х	х	х	х	х	х	х
80					х	х	х	х	х	х	х	х	х
85						х	х	х	х	х	х	х	х
90						х	х	х	х	х	х	х	х	х	х
95						х	х	х	х	х	х	х	х	х	х
100						х	х	х	х	х	х	х	х	х	х	х
110							х	х	х	х	х	х	х	х	х	х	х
120							х	х	х	х	х	х	х	х	х	х	х	х
130								х	х	х	х	х	х	х	х	х	х	х	х	х
140								х	х	х	х	х	х	х	х	х	х	х	х	х	х
150									х	х	х	х	х	х	х	х	х	х	х	х	х	х
160									х	х	х	х	х	х	х	х	х	х	х	х	х	х	х
170										х	х	х	х	х	х	х	х	х	х	х	х	х	х	х
180										х	х	х	х	х	х	х	х	х	х	х	х	х	х	х	х
190											х	х	х	х	х	х	х	х	х	х	х	х	х	х	х
200											х	х	х	х	х	х	х	х	х	х	х	х	х	х	х
220												х	х	х	х	х	х	х	х	х	х	х	х	х	х
240														х	х	х	х	х	х	х	х	х	х	х	х
260														х	х	х	х	х	х	х	х	х	х	х	х
280															х	х	х	х	х	х	х	х	х	х	х
300															х	х	х	х	х	х	х	х	х	х	х
320																					х	х	х	х	х
340																					х	х	х	х	х
360																							х	х	х

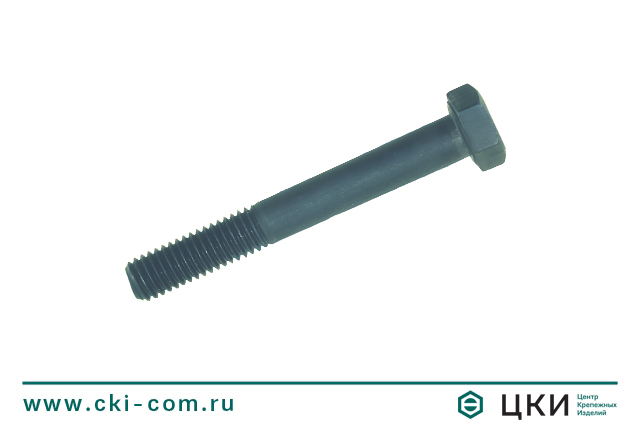

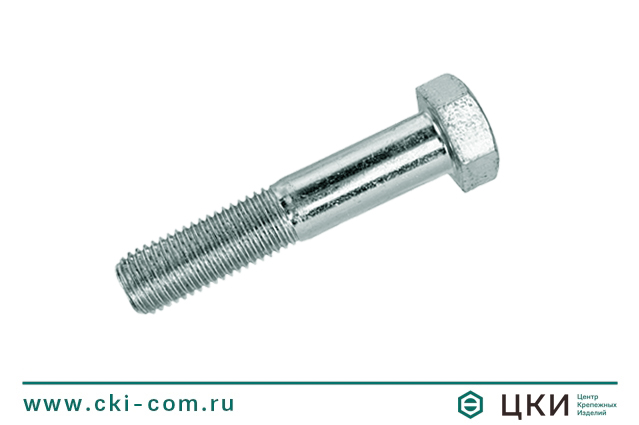

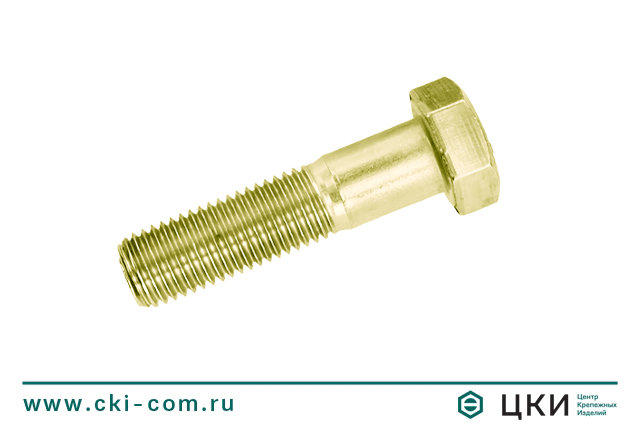

Болт DIN 931
