Часто задаваемые вопросы по заклепочной технике

ГК "Центр Крепежных Изделий" специализируется на продаже заклепочной техники и по роду своей деятельности наши специалисты получают отзывы о качестве заклепочников и заклепок.

Часто клиенты утверждают что заклепки устанавливаются не должным образом или плохо работает заклепочник. Но, обычно, после беседы с клиентом на производственном участке проблемы выявляются в нарушении технологии установки заклепки, настройке заклепочника и в отсутствии текущего обслуживания.

Ниже рассмотрены основные вопросы и правила, соблюдение которых, гарантирует качественную установку заклепок и долгий срок работы заклепочника:

Соблюдение технологии выбора и установки заклепки
Установка заклепки за две итерации
Регламентное обслуживание
Пневмоподготовка воздуха

1. Соблюдение технологии выбора и установки заклепки

Определите толщину соединяемых материалов

Длина заклепки рассчитывается как сумма диаметра заклепки и толщины скрепляемых материалов.
Например: толщина скрепляемых материалов 4,0 мм, диаметр заклепки 4,0 мм. Длина заклепки = 4,0 + 4,0 = 8 мм.

Просверлите отверстие под заклепку

Диаметр отверстия указан в таблице производителя заклепок.

Так же можно пользоваться правилом - Диаметр отверстия = диаметр заклепки + 0,1 мм.
Например: диаметр заклепки 4.0 мм, Диаметр отверстия = 4.0 + 0.1 = 4.1 мм.

Листовую сталь небольшой толщины удобно сверлить двусторонними сверлами, они имеют короткую рабочую часть.

Установите на заклепочник соответствующую оснастку

Установите соответствующую насадку для вытяжных заклепок, шпильку и мундштук для гаечного заклепочника. Если установлена не соответствующая насадка, это может привести к заклиниванию ножки заклепки и последующему ремонту заклепочника.

Установка заклепки в материал

Установите заклепку в заклепочник, затем вставьте заклепку в отверстие под углом 90 градусов, произведите клепание.

Важно!

Инструмент в процессе клепания должен быть строго под углом 90 градусов к материалу, заклепка должна быть полностью вставлена в отверстие. Если не соблюдать это правило, заклепка будет установлена не ровно и соединение материалов будет не плотным, из-за чего может произойти заклинивание ножки в заклепочнике.

При установке заклепки гайки не перпендикулярно материалу происходит заклинивание резьбовой шпильки в заклепке или поломка шпильки.

2. Установка заклепки за две итерации

Если длина заклепки выбрана верно - установка заклепки произойдет за одну итерацию, то есть потребуется свести рукоятки ручного заклепочника один раз или нажать на спусковой крючок пневмогидравлического заклепочника один раз.

Ниже приведены основные причины, по которым заклепка не устанавливается за одну итерацию:

Губки, толкатель, пружина для заклепок изношены или загрязнены

Необходимо очистить губки, толкатель, пружину или их заменить.

Низкое давление воздуха в пневмолинии

Необходимо отрегулировать давление в пневмолинии.

Подача недостаточного объем воздуха

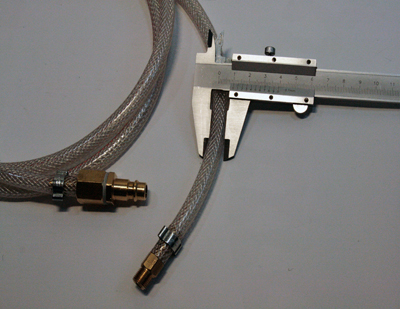

Выбран несоответствующий диаметр шланга подключения заклепочника. При подключении шланга диаметром меньше рекомендованного, подается количество сжатого воздуха меньше, чем необходимо заклепочнику, что приводит к его неправильной работе.

Потеря гидравлического масла

Пневмогидравлический заклепочник работает от сжатого воздуха, который подается в цилиндр заклепочника и приводит в действие гидравлический шток и поршень. Гидравлический поршень и шток приводят в действие механизм захвата заклепки и ее установки. Любая потеря масла приводит к снижению хода поршня и установки заклепки за несколько итераций.

3. Регламентное обслуживание

Для долгой и безупречной работы заклепочников необходимо своевременно производить обслуживание инструмента:

Чистка губок, толкателя, пружины

Необходимо ежедневно в конце рабочего дня или каждые 25 часов работы протирать от металлической стружки патрон для губок, губки, толкатель губок и пружину толкателя. Это увеличит срок их службы. При очистке элементов обратите внимание на их износ, при необходимости замените соответствующий элемент.

Чистка фильтра системы автоподсоса заклепки

Для пневмогидравлических моделей заклепочников необходимо в течении дня своевременно освобождать контейнер с оторванными ножками заклепок.

Раз в неделю необходимо очищать фильтр контейнера от стружки при помощи пневматического продувочного пистолета.

Чистка резьбовой шпильки заклепочника

Необходимо очищать от стружки и смазывать шпильку через каждые 50 установок. Это увеличит срок службы шпильки и мундштука и облегчит установку заклепки.

Смазка вращающихся частей гаечного заклепочника

Необходимо смазывать вращающиеся части примерно каждые 1000 установок заклепок. Недостаток смазки способствует усилению трения, снижению скорости

вращения шпильки и снижению крутящего момента

Замена гидравлического масла

Замена гидравлического масла производится не реже одного раза в год. Данная сервисная функция должна производиться только в авторизованном сервисном центре.

4.Пневмоподготовка воздуха

Схема подсоединения пневматического инструмента

Для работы пневмогидравлических заклепочников необходим чистый, сухой воздух с давлением от 5.0 – 6.9 атмосфер. Для гаечного пневмогидравлического заклепочника так же необходима лубрикация подаваемого воздуха небольшим количеством соответствующего масла. Точные данные по давлению воздуха и типу и количеству гидравлического масла приведены в инструкции к заклепочнику.

Чистый, сухой воздух – необходима установка фильтра.

Фильтр убирает мелкие абразивные частицы из воздуха, под воздействием которых изнашиваются резиновые уплотнители и зеркальные поверхности цилиндра. Это приводит к течи масла и выходу заклепочника из строя.

Фильтр убирает влагу из сжатого воздуха, которая приводит к коррозии механизма и порче гидравлического масла.

Ограничение давление – необходима установка редуктора или фильтра с редуктором.

Превышение рабочего давления приводит к выдавливанию резиновых уплотнительных колец, течи масла и поломке заклепочника.

Смазка воздуха – необходима установка лубрикатора или блока фильтр + редкутор + лубрикатор. Смазка воздуха требуется только заклёпочнику для заклепок гаек.

Воздух с маслом из лубрикатора может подаваться на расстояние не более 5 метров, поэтому длина шланга должна быть не более 5 метров от точки подключения лубрикатора.

Пользуйтесь заклепочниками POP c удовольствием и помните: качественный результат можно достигнуть только качественным инструментом!
